Schaut mal, ich habe Bilder in die /mod/mould/README.md gepackt. In welchem Stil sollen die folgenden Bilder sein?
Die Varianten sind Paralellprojektion (klassische Schnittzeichnung) oder Schnittzeichnungn mit Perspektive. Ich bin unentschieden zwischen Parallel und Perspektive 150.

Dann habe ich mich noch gefragt, ob da eine Beschriftung rein soll oder ob das im Text mit Verweis auf die Farbe benannt wird, zb. 3D-Druckteil (blau)?

Schaut mal, ich habe Bilder in die /mod/mould/README.md gepackt. In welchem Stil sollen die folgenden Bilder sein? Die Varianten sind Paralellprojektion (klassische Schnittzeichnung) oder Schnittzeichnungn mit Perspektive. Ich bin unentschieden zwischen Parallel und Perspektive 150. Dann habe ich mich noch gefragt, ob da eine Beschriftung rein soll oder ob das im Text mit Verweis auf die Farbe benannt wird, zb. 3D-Druckteil (blau)?

lukas added 3 commits 2023-01-10 11:26:15 +01:00

6814e544a4 Bilder und Varianten zu mod/mould/ hinzufügen

bedabe1601 Verschiedene Projektionen nebeneinander stellen

a384cc54a6 Wirklich verschiedene Projektionen nebeneinander stellen

lukas commented

2023-01-10 11:27:41 +01:00

Author

Owner

Notiz an mich selbst: "Keine Branches mit / im Namen erstellen..."

lukas added 1 commit 2023-01-10 12:41:18 +01:00

af68be1818 mould_3d_parts hinzufügen

lukas added 1 commit 2023-01-10 12:42:34 +01:00

fbd99bb891 mould_3d_parts Variante hinzufügen

lukas added 1 commit 2023-01-10 12:43:29 +01:00

48b6e7affd mould_3d_parts image Variante hinzufügen

lukas commented

2023-01-10 13:34:21 +01:00

Author

Owner

Sollten beim Merge Konflikte in den Readmes auftauchen, können einfach alle Änderungen, die aus diesem Branch kommen, verworfen werden. Hier geht es im Wesentlichen um die Bilddateien. Die Texte kommen von @felix.

lukas added 2 commits 2023-01-11 10:11:22 +01:00

0d7f0c9780 Varianten und .png entfernen

a2769a4bf8 Varianten löschen, weitere Bilder hochladen

lukas added 1 commit 2023-01-11 10:34:29 +01:00

a642a8bbeb Zusätzliche mould_cast_prep Schritte bebildern

lukas commented

2023-01-11 10:43:08 +01:00

Author

Owner

Hey @thies und @felix,

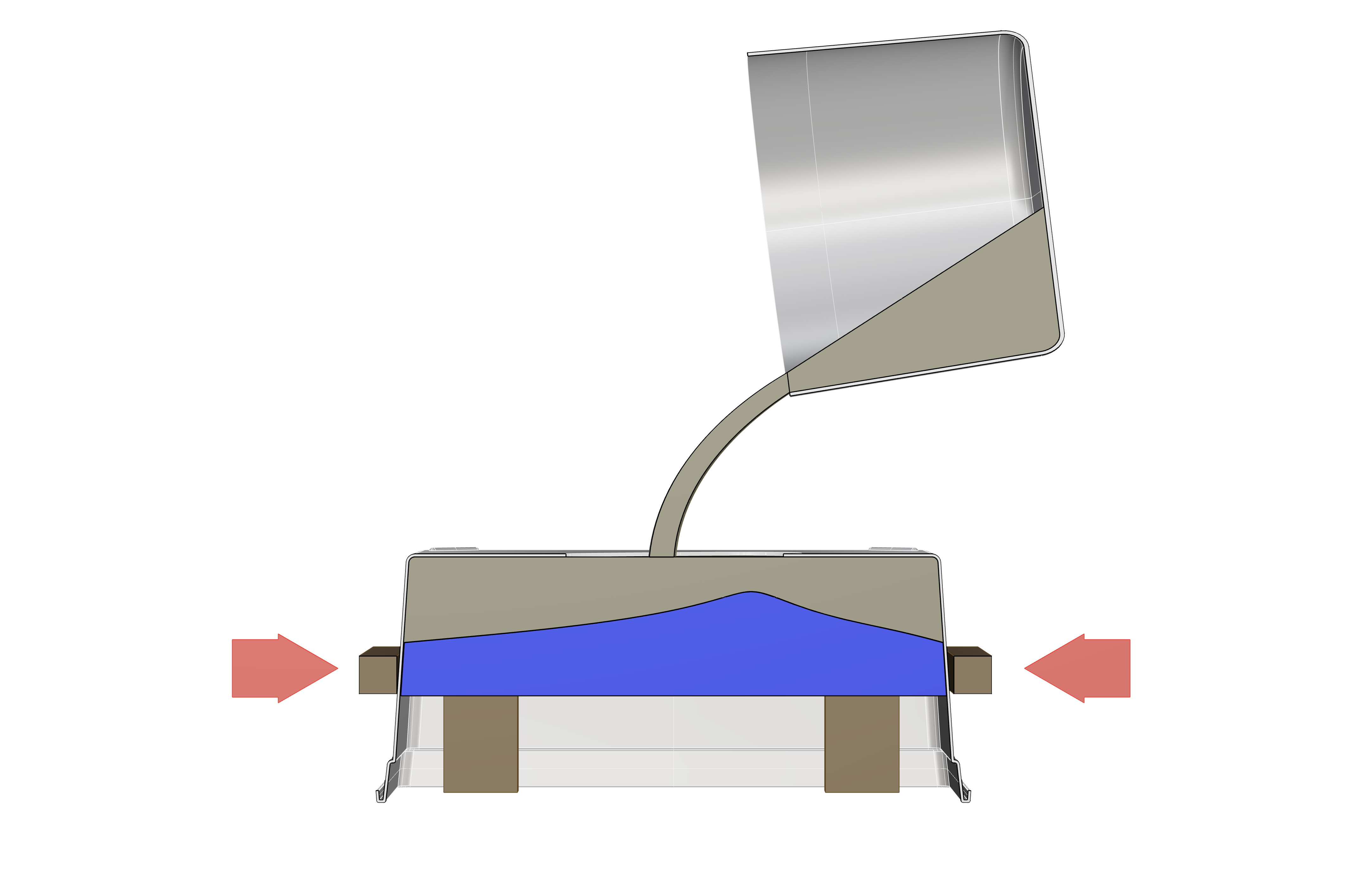

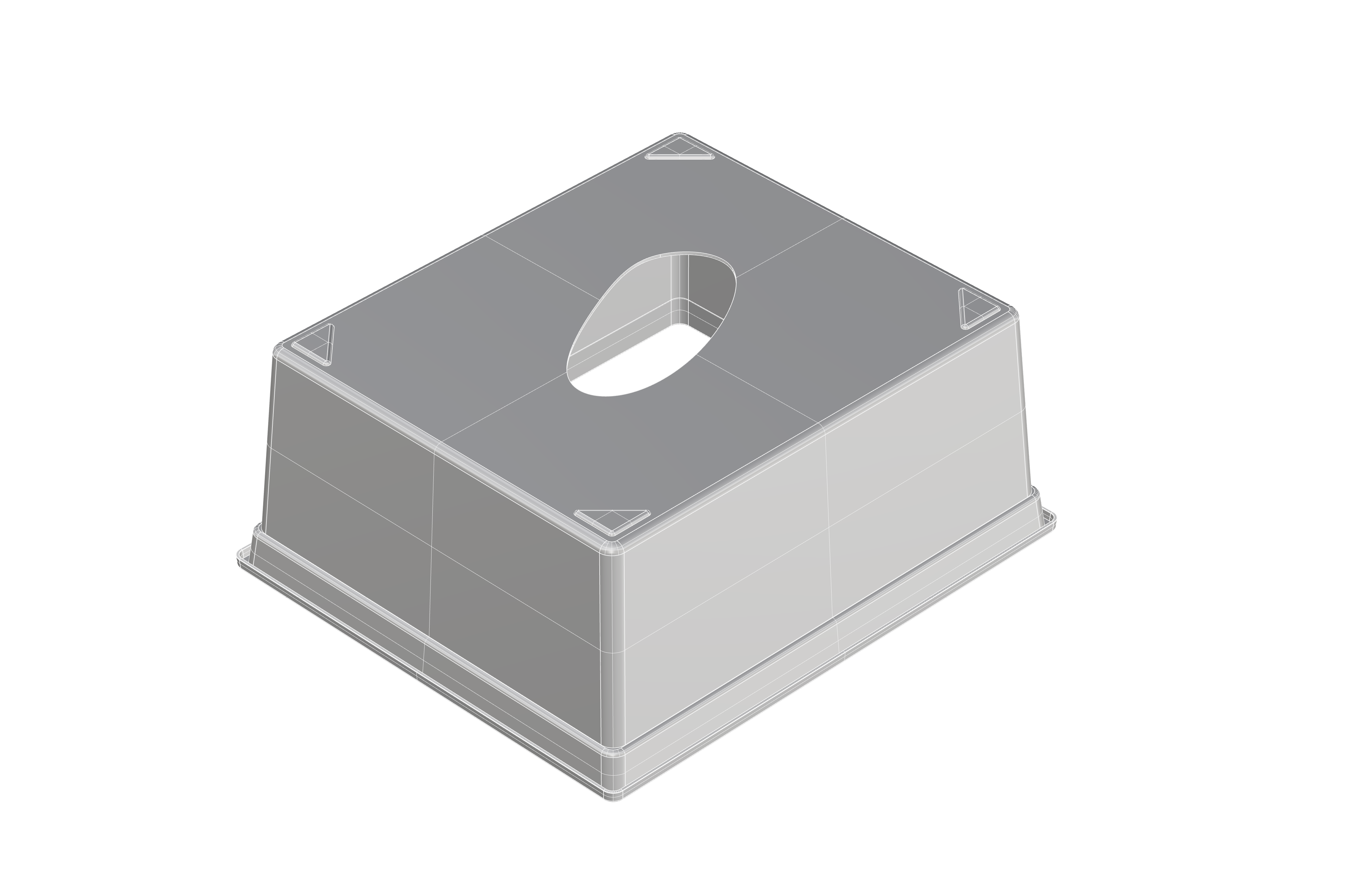

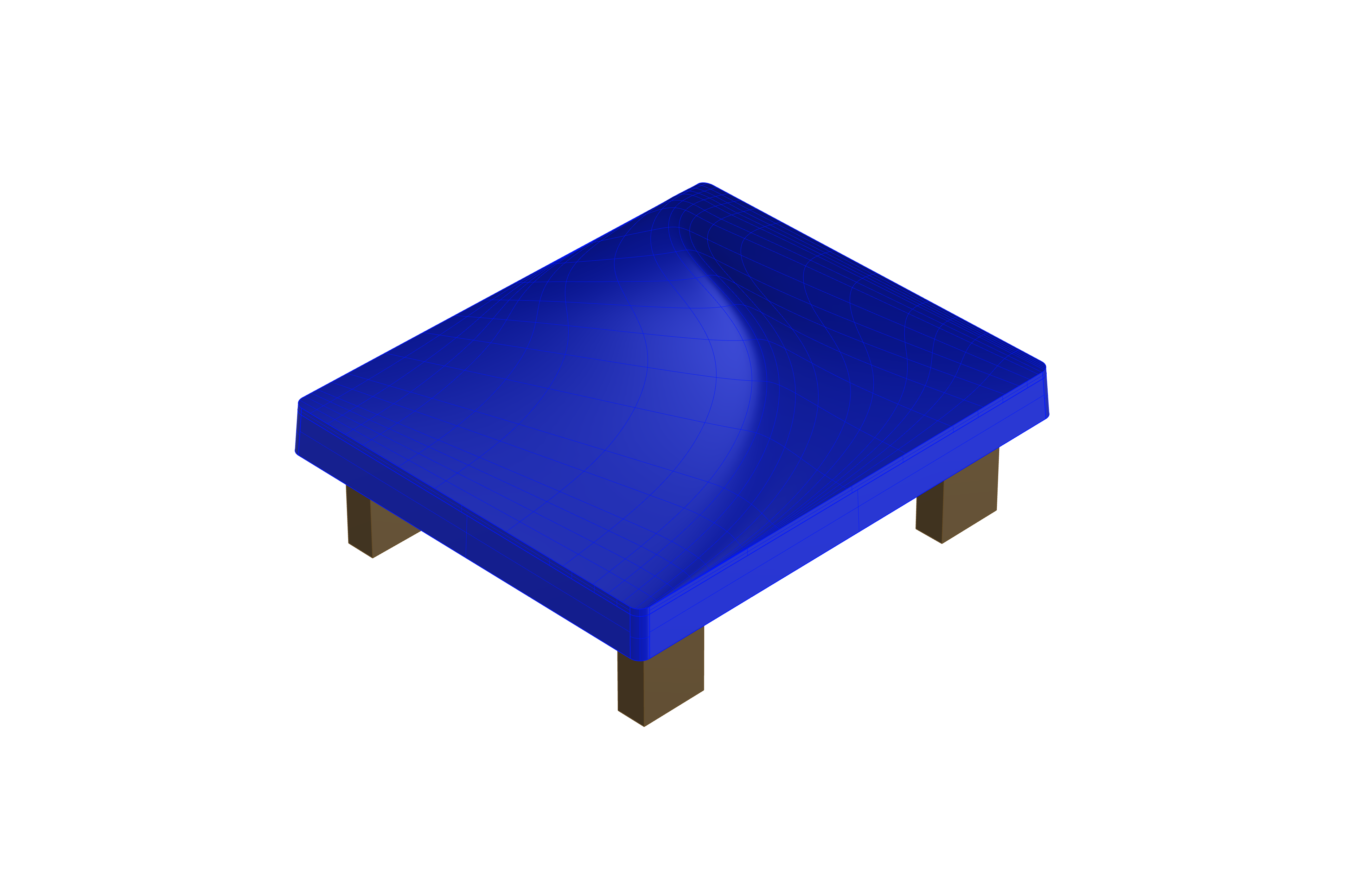

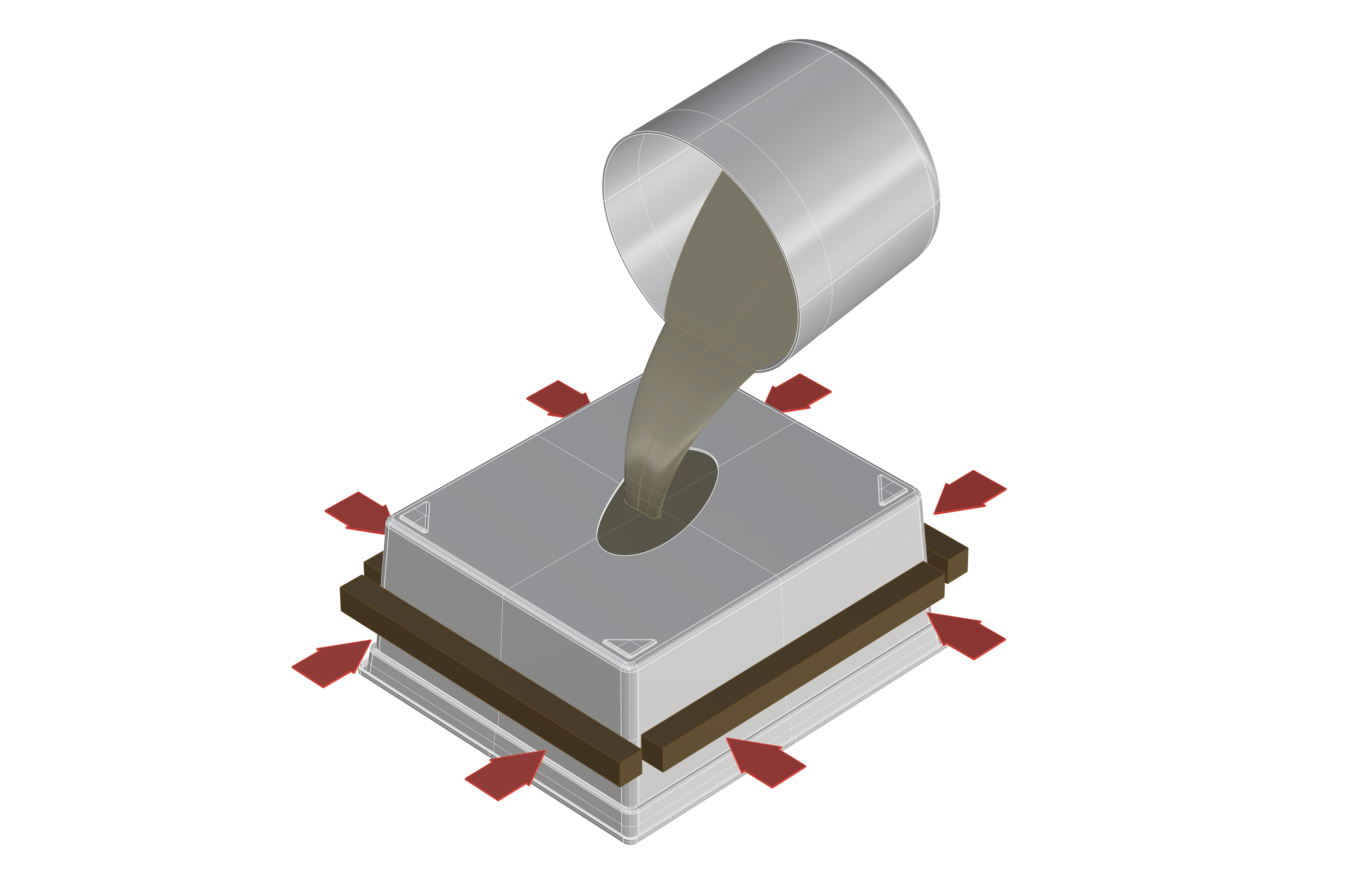

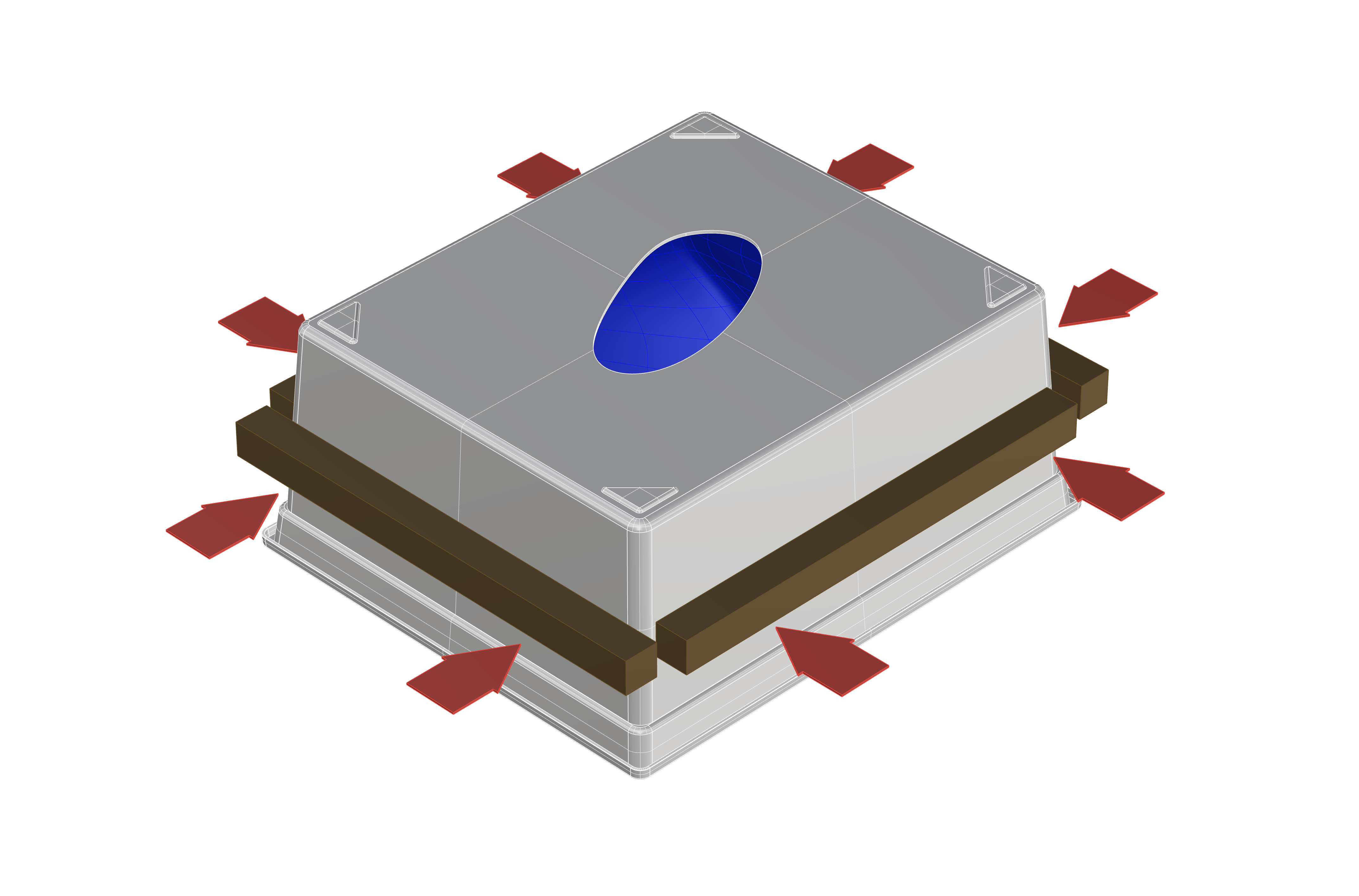

ich habe anhand der Fotos vom Gips abgießen noch weitere Bilder erstellt, die die Vorbereitung zeigen. In der Readme ist zur Zeit nur ein Bild mould_cast_prep vorgesehen. Das ist meiner Ansicht nach zu wenig.
Außerdem würde ich beim mould_cast noch eine zusätzliche Schnittansicht hinzufügen.

Zuletzt habe ich noch eine Frage: Was soll bei mould_cast_insert und mould_3d_insert dargestellt werden? -

Hey @thies und @felix, ich habe anhand der Fotos vom Gips abgießen noch weitere Bilder erstellt, die die Vorbereitung zeigen. In der Readme ist zur Zeit nur ein Bild *mould_cast_prep* vorgesehen. Das ist meiner Ansicht nach zu wenig. Außerdem würde ich beim *mould_cast* noch eine zusätzliche Schnittansicht hinzufügen. Zuletzt habe ich noch eine Frage: Was soll bei *mould_cast_insert* und *mould_3d_insert* dargestellt werden? -


1.1 MiB


1.4 MiB


977 KiB


589 KiB


1.2 MiB

thies commented

2023-01-11 11:19:24 +01:00

Owner

Moin,
bei mould_cast_insert soll der Gipsabdruck in einer neuen Box dargestellt werden. Bereit zum Folieren.

Bei mould_3d_insert der Fertige 3D Abrdruck in der Box. Bereit zum Befüllen mit Myzelmaterial.

Mir ist noch aufgefallen. Das Loch im Boden der Gips-Befüllbox ist zu klein. Wir hatten zunächst ein kleines Loch wie auf deinem Bild gemacht, es aber dann doch bis fast zum Rand vergrößert weil der Gips zu zähflüssig war.

Moin, bei mould_cast_insert soll der Gipsabdruck in einer neuen Box dargestellt werden. Bereit zum Folieren. Bei mould_3d_insert der Fertige 3D Abrdruck in der Box. Bereit zum Befüllen mit Myzelmaterial. Mir ist noch aufgefallen. Das Loch im Boden der Gips-Befüllbox ist zu klein. Wir hatten zunächst ein kleines Loch wie auf deinem Bild gemacht, es aber dann doch bis fast zum Rand vergrößert weil der Gips zu zähflüssig war.

lukas commented

2023-01-11 12:29:53 +01:00

Author

Owner

Ok, wollt ihr den Gips dünner anrühren oder soll ich auf dem Bild ein größeres Loch in die Box zeichnen? :D

lukas commented

2023-01-11 13:20:00 +01:00

Author

Owner

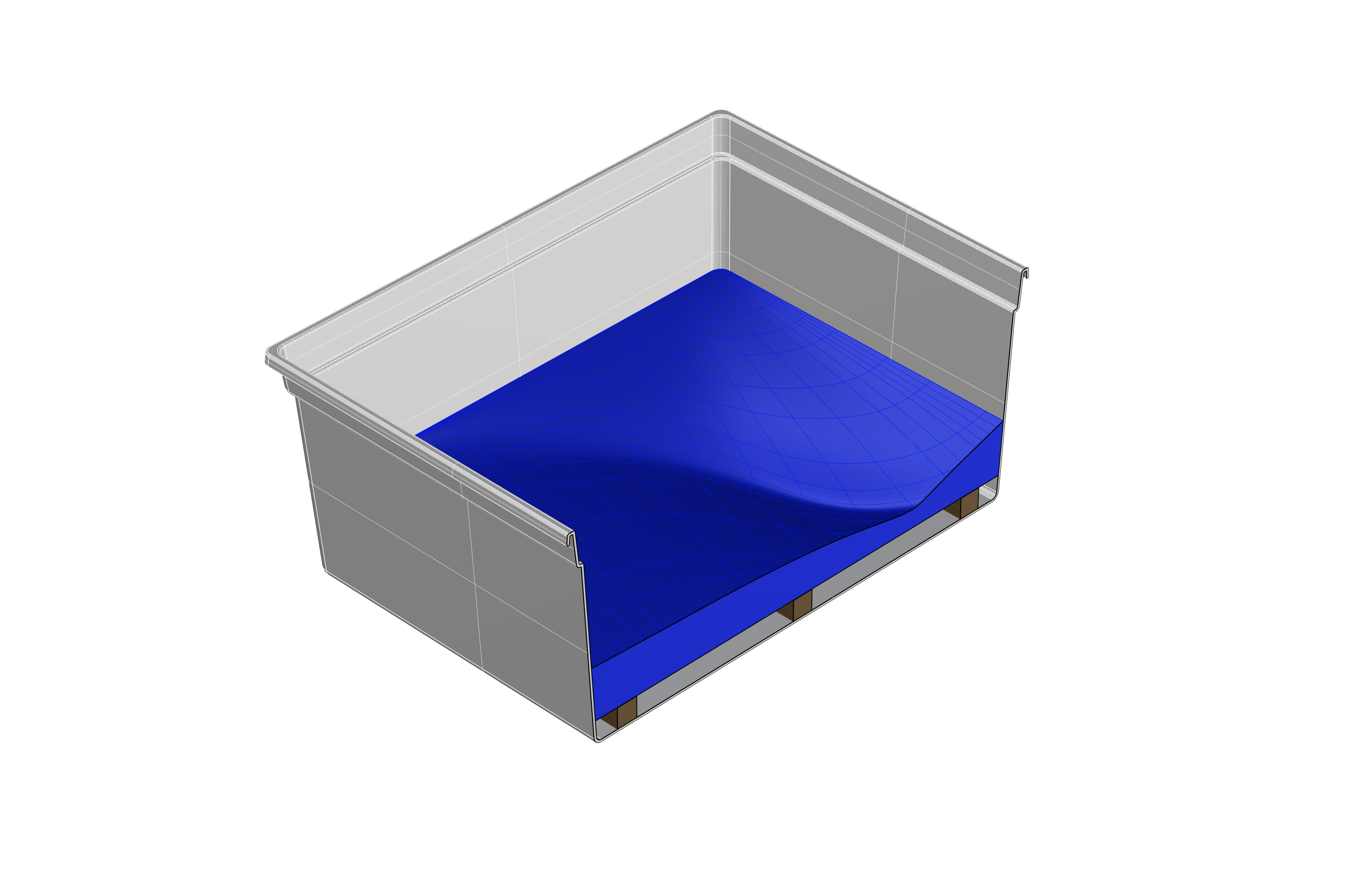

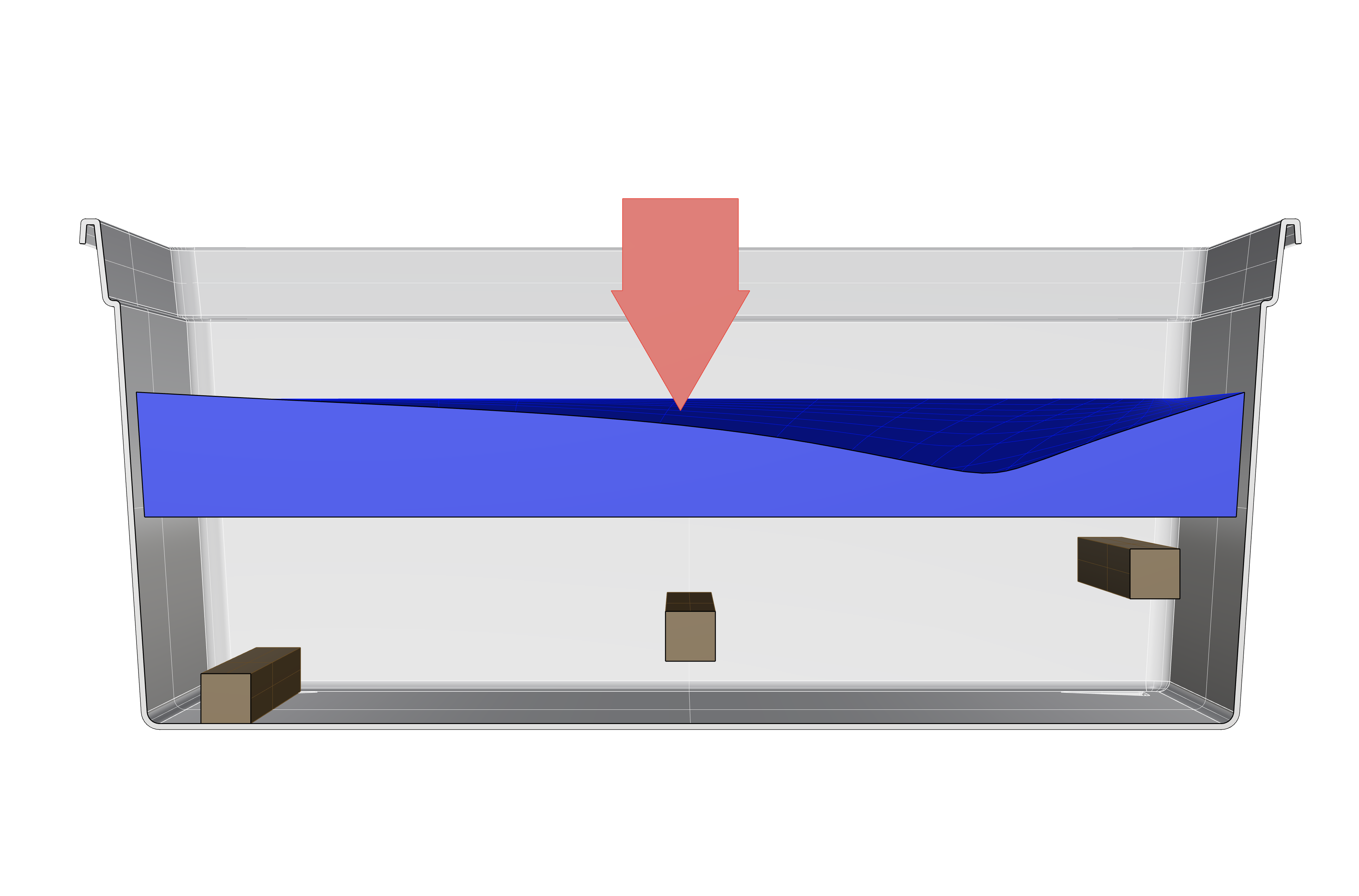

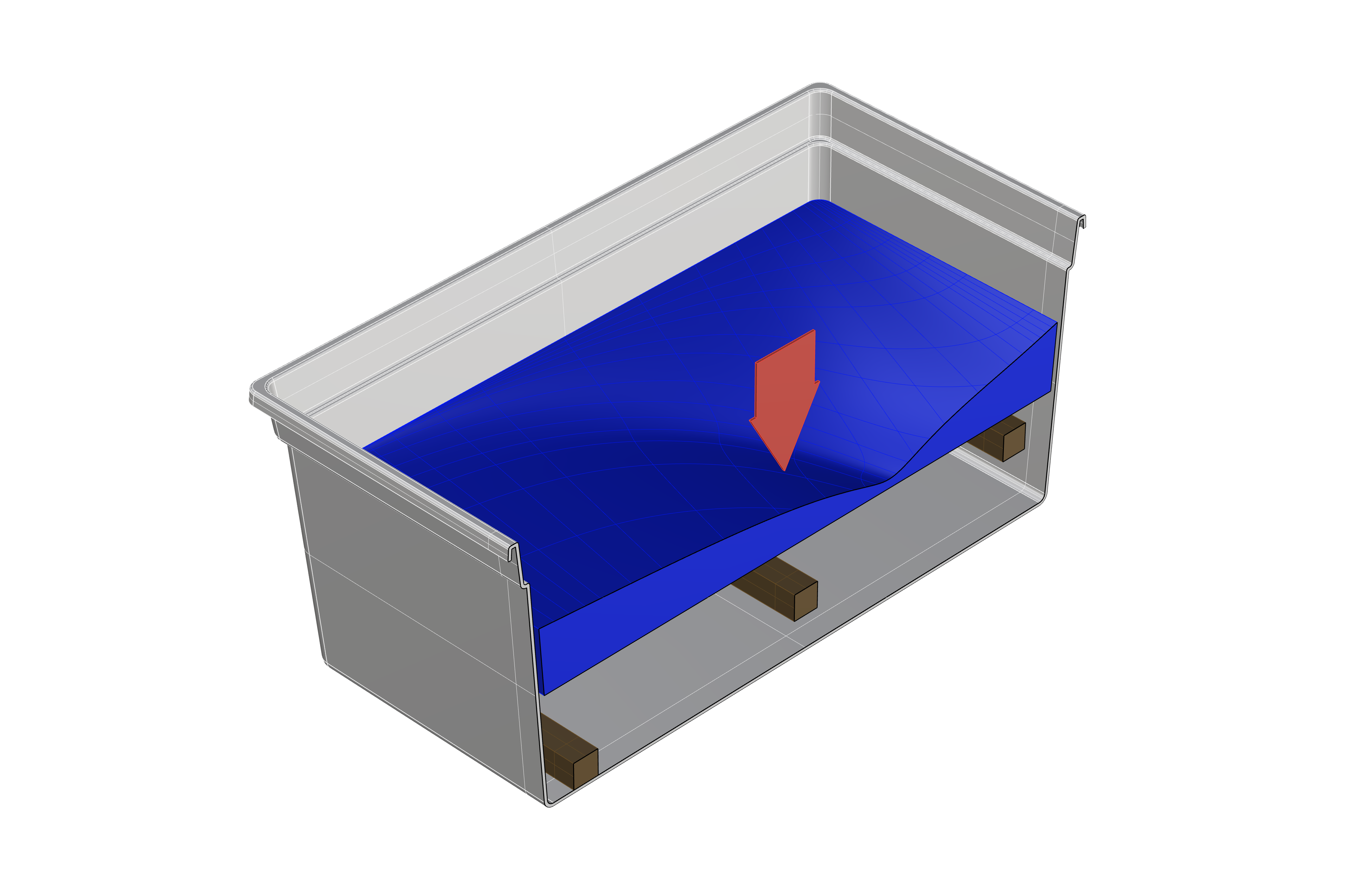

Einmal abstimmen, welche mould_3d_insert ihr haben wollt:

gerade auf die Seite guckend geschnitten
schräg drauf
schräg drauf und geschnitten

Das würde ich für mould_cast_insert entsprechend genauso machen

Einmal abstimmen, welche *mould_3d_insert* ihr haben wollt: 1. gerade auf die Seite guckend geschnitten 2. schräg drauf 3. schräg drauf und geschnitten Das würde ich für *mould_cast_insert* entsprechend genauso machen


677 KiB


1.3 MiB


1.2 MiB

felix commented

2023-01-11 14:12:54 +01:00

Owner

Ok, wollt ihr den Gips dünner anrühren oder soll ich auf dem Bild ein größeres Loch in die Box zeichnen? :D

Das Loch muss so größer sein, da wir den Gips nicht flüssiger machen wollen.

Wir haben ihn nach Anleitung angemixt, wenn man mehr Wasser reingibt verändert sich vielleicht das Schwindeverhalten. Das wollten wir primär vermeiden.

> Ok, wollt ihr den Gips dünner anrühren oder soll ich auf dem Bild ein größeres Loch in die Box zeichnen? :D Das Loch muss so größer sein, da wir den Gips nicht flüssiger machen wollen. Wir haben ihn nach Anleitung angemixt, wenn man mehr Wasser reingibt verändert sich vielleicht das Schwindeverhalten. Das wollten wir primär vermeiden.

👍 1

felix commented

2023-01-11 14:15:56 +01:00

Owner

Einmal abstimmen, welche mould_3d_insert ihr haben wollt:

gerade auf die Seite guckend geschnitten

schräg drauf

schräg drauf und geschnitten

Das würde ich für mould_cast_insert entsprechend genauso machen

Ich wäre für 2 Bilder, 1. und 3. da man da schön sieht wie das abläuft und wie es später aussieht. Wobei man auch nur 3. verwenden könnte.

Was meinst Du Thies?

> Einmal abstimmen, welche *mould_3d_insert* ihr haben wollt: > > 1. gerade auf die Seite guckend geschnitten > 2. schräg drauf > 3. schräg drauf und geschnitten > > Das würde ich für *mould_cast_insert* entsprechend genauso machen Ich wäre für 2 Bilder, 1. und 3. da man da schön sieht wie das abläuft und wie es später aussieht. Wobei man auch nur 3. verwenden könnte. Was meinst Du Thies?

lukas commented

2023-01-11 14:22:38 +01:00

Author

Owner

Kompromiss


1.4 MiB

felix commented

2023-01-11 15:30:33 +01:00

Owner

Das wiederum finde ich sieht ein bisschen weird aus, weil durch die Perspektive nicht so klar wird, dass nur einer der Abstandshalter aufliegt.

Die Frontalansicht wirkt deutlich dynamischer, und die Schrägansicht, wo die Dinger schon fertig drin liegen macht deutlich, wie das am Schluss auszusehen hat.

Was spricht denn dagegen, einfach zwei Bilder zu nehmen?

Das wiederum finde ich sieht ein bisschen weird aus, weil durch die Perspektive nicht so klar wird, dass nur einer der Abstandshalter aufliegt. Die Frontalansicht wirkt deutlich dynamischer, und die Schrägansicht, wo die Dinger schon fertig drin liegen macht deutlich, wie das am Schluss auszusehen hat. Was spricht denn dagegen, einfach zwei Bilder zu nehmen?

lukas commented

2023-01-11 15:45:46 +01:00

Author

Owner

Nix, also Frontansicht und Schräg, beides geschnitten.

Syntax:

mould_3d_insert für den Vorgang in der Frontalansicht
mould_3d_set für den fertigen Zustand in Schrägansicht

Analog dazu dann mould_cast_insert und mould_cast_set

Nix, also Frontansicht und Schräg, beides geschnitten. Syntax: * *mould_3d_insert* für den Vorgang in der Frontalansicht * *mould_3d_set* für den fertigen Zustand in Schrägansicht Analog dazu dann *mould_cast_insert* und *mould_cast_set*
